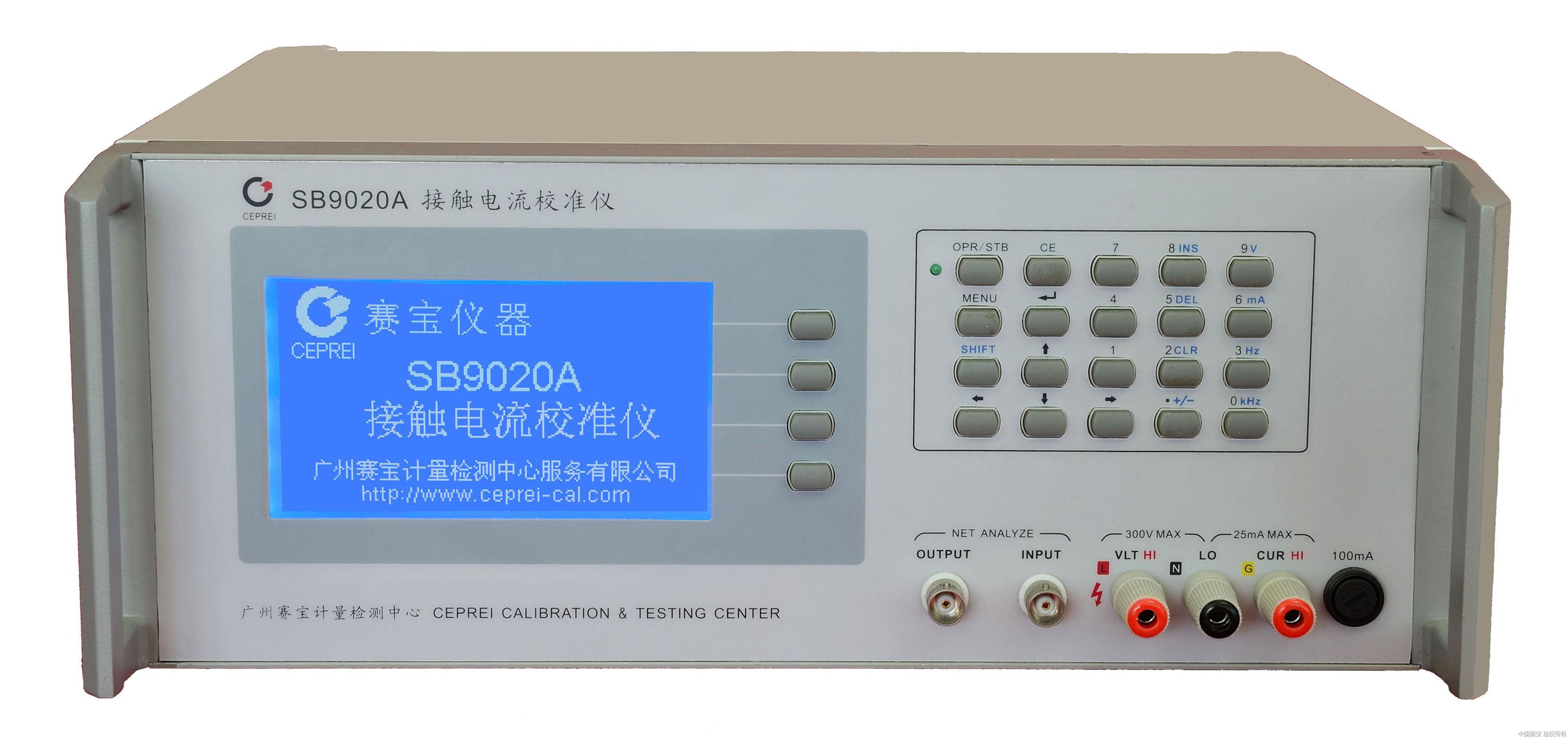

SB9020A接触电流校准仪

SB9020A接触电流校准仪

1008.00

库存:62653 型号:jyjc09-11

工业和信息化部电子第五研究所
工业和信息化部电子第五研究所
所在地区:
进入机构


GB/T 12113-2003《接触电流和保护导体电流的测量方法》(IEC 60990:1999,IDT)为高频电流的电击防护规定了测量网络和测试方法,要求接触电流(以往也通称为“泄漏电流”)的测量频率范围到1MHz。当前的电气设备标准普遍引用GB/T 12113-2003来测量设备的接触电流注1。

SB9020A接触电流校准仪,专为采用GB/T 12113-2003测量网络的接触电流测试仪而设计注2。SB9020A采用DDS数字频率合成、RMS真有效值转换和自动扫频测量等技术,具有准确度高、测量功能强、操作简便等突出优点。SB9020A的测量网络“自动扫频”校准功能,能够在DC~1MHz频率范围内自动校准网络的“输入阻抗”和“传输电压比”。此外,SB9020A还具有30V~300V交流电压源和交流电压表,以及10μA~25mA交/直流电流源、DC/15Hz~1MHz标准电压源等功能,全面满足了接触电流测试仪的检定和校准需求,是各级计量机构、实验室及安规仪器制造商的理想选择。

主要特点:

● 测量网络的扫频分析功能

具有“自动扫频”分析功能,能够在DC/15Hz~1MHz频率范围内,自动扫频校准网络的“输入阻抗”和“传输电压比”。

● 高驱动能力的标准电流源

交流电流源的最大顺从电压可达50V,无需使用“电压源+负载电阻箱”法,可在10μA~25mA范围内直接驱动GB/T 12113-2003的测量网络,对接触电流示值的基本误差进行校准。

● 宽频电压源

可在DC/15Hz~1MHz频率范围内输出标准电压,激励被校测试仪的测量网络,对接触电流示值的频响特性进行校准。

● 可编程功能

通过预存电压和电流的参数,由“快捷输出键”可以实现常用标准信号的快速输出,大幅提高工作效率。

注1:详见参考文献《浅析接触电流与泄漏电流的内在联系》——《计量技术》,2014年第5期。

注2:详见参考文献《接触电流测试仪校准技术的研究》——《计量技术》,2015年第4期。

主要技术指标

测量网络分析
输入阻抗量程100Ω~2500ΩΩ
最大允许误差DC:±(0.2%读数+0.5Ω)15Hz≤ f ≤10kHz:±(1%读数+1Ω)10kHz< f ≤100kHz:±(2%读数+2Ω)200kHz、500kHz、1MHz:±(2%读数+2Ω)
传输比端口输入特性电阻2MΩ,电容<30pF
量程DC,15Hz≤ f ≤10kHz:1.000~30.0010kHz< f ≤100kHz:5.500~325.0100kHz< f ≤1MHz:75.00~2100
最大允许误差DC,15Hz≤ f ≤100kHz:±1%读数200kHz,500kHz:±2%读数1MHz:±3%读数
宽频电压源
量程及频率范围0.5V~7.0V,DC、15Hz~1MHz
最大允许误差DC,15Hz≤ f ≤10kHz:±(0.5%设定值+5个字)10kHz< f ≤100kHz:±(0.5%设定值+3个字)100kHz< f ≤1MHz:±(1.5%设定值+5个字)
MIU电流输出范围注110μA~14mA
电流源
DC电流源最大允许误差10μA~219.99μA:±(0.5%设定值+0.05uA)0.22mA~2.1999mA:±(0.5%设定值+0.3uA)2.2mA~25.199mA:±(0.5%设定值+5uA)
最大顺从电压±20V
AC电流源频率范围45Hz~65Hz
最大允许误差10μA~219.99μA:±(0.5%设定值+0.10uA)0.22mA~2.1999mA:±(0.5%设定值+0.5uA)2.2mA~25.199mA:±(0.5%设定值+5uA)
最大顺从电压50V
AC电压源
量程及频率范围30V~300V,45Hz~65Hz
最大允许误差±(0.3%设定值+0.05V)
总体规格
通讯接口USB2.0
显示屏240×128图形点阵LCD,蓝色LED背光,对比度0~31级可调
工作环境温度:15℃~30℃,相对湿度:≤80%
外形尺寸345mm(宽)×150mm(高)×330mm(深)
净重量约6.8 kg

注1:适用于GB/T 12113-2003、IEC 60990-1999、UL 101-2007中的测量网络。
